Akustik trifft Beton und Eisen

imi-Einsatzbereich Akustik

Bewegen Sie den Mauszeiger über das Bild für eine Zoomansicht

Mikroperforierte MDF Platten mit der originalen imi-Oberfläche. Die Akustikplatte ist Dank der speziell entwickelten Mikroperforierung ein effektiver Schallabsorber. Sie ist unkompliziert in der Weiterverarbeitung und benötigt keinen zusätzlichen Befestigungsrahmen. Das ermöglicht einen flexiblen und schnellen Zugriff im Produktionsprozess.

Durch den Aufbau der Lochung sind die Akustikplatten ideal für akustisch wirksame Möbel, Wandverkleidungen, Raumteiler oder Deckensegel geeignet. Für Scharniere, Griffe etc. sind keine speziellen Beschläge nötig. Besonders hohe Absorptionswerte werden in fast allen Frequenzbereichen erreicht.

Verfügbare Oberflächen

imi-beton

imi-rost

Musterbestellung

Oberflächen zum Anfassen: Bestellen Sie unsere Muster bequem und einfach über unser Musteranforderungsformular. Dies ist ein exklusiver Service für Architekten und Planungsbüros. Sie sind Verarbeiter (Tischler, Schreiner, Maler, Raumausstatter)? Wir leiten Ihre Musteranforderung, an den in Ihrem Gebiet ansässigen, lagerführenden Leithändler weiter. Als privater oder gewerblicher Endnutzer wenden Sie sich bitte an den Verarbeiter Ihres Vertrauens.

Muster anfordern

Akustik

Erhältlich im Standardformat (2.600 x 1.010 mm), Großformat (3.030 x 1.200 mm) und Maxiformat (3.400 x 1.300 mm).

Messresultate Wandverkleidung (gem. DIN EN ISO 354) Aufbau mit 19 mm MDF, 55.555 Bohrungen pro qm (diagonal), Akustikvlies, 30 mm Isolation "Caruso WLG40" und 3 unterschiedlichen Luftspaltmaßen.

Luftspalt

Aufbauhöhe

1mm

50mm

21mm

70mm

151mm

200mm

Frequenz (Hz)alpha salpha salpha s
1000,150,230,5
1250,310,290,71
1600,320,390,92
2000,430,591,03
2500,620,681,04
3150,750,79
4000,910,950,95
5001,010,990,89
6301,050,970,87
8001,030,950,81
10000,870,880,79
12500,720,680,80
16000,670,650,79
20000,510,60,77
25000,480,550,66
31500,50,570,61
40000,460,460,51
50000,440,460,47
alpha w 0,60/ L,M) Klasse C 0,65/ L,M) Klasse C0,75/ L,M) Klasse C



der fett-gedruckte Bereich ist der typische Büroschall

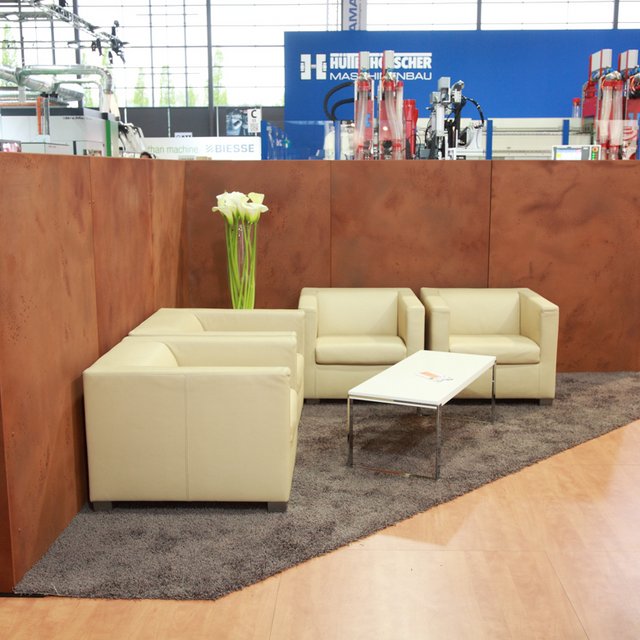

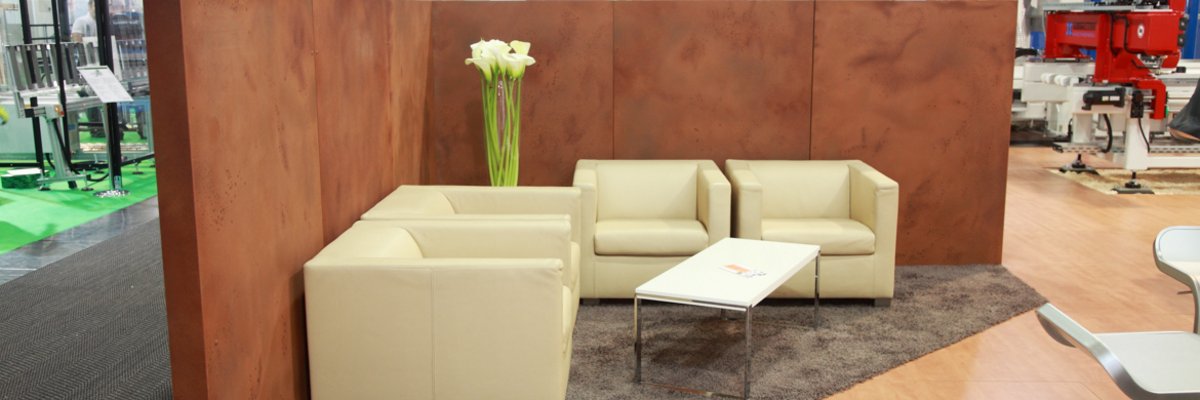

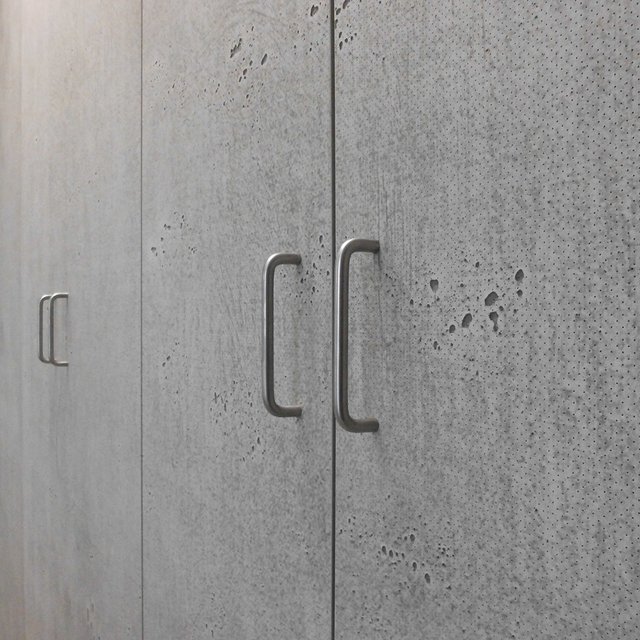

Anwendungsbeispiele
